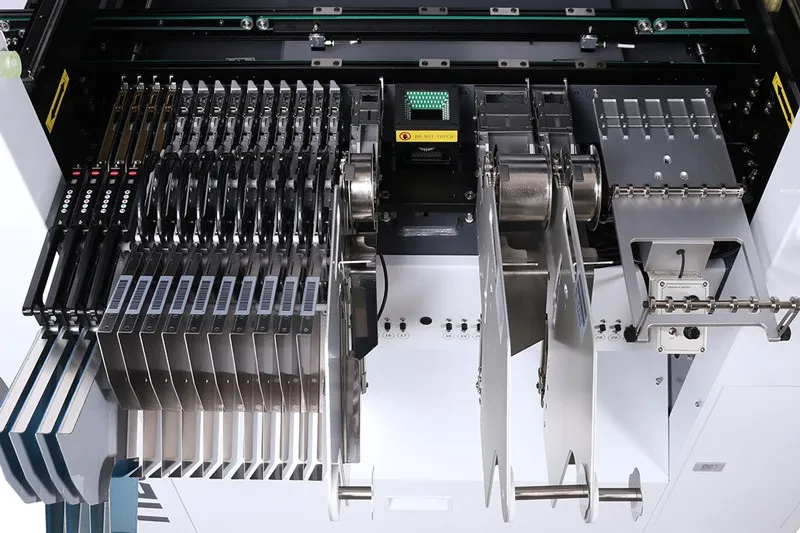

Izcelt un detaļas
1. 8 galviņas ar pilnībā slēgtu-cilpas vadības sistēmas atbalstu, lai vienlaicīgi uzņemtu komponentus ar maksimālo ātrumu 20 000 CPH.
2. Atbalstiet 80 lentes padevējus, 20 nūju padevējus un 60 paplāšu padevējus, kas nodrošina . Ļauj jaukti izmantot elektriskos un pneimatiskos padevējus vienā padeves pamatnē.
3. Attiecas uz 1500 mm garu dēli, izmantojot pagarinājuma konveijeru (pēc izvēles).
4. Sprauslas gaisa spiediena mērīšana, lai uzlabotu darba stabilitāti un novērstu šķēršļus.
5. Priekšpuse un aizmugure ar 2 ceturtās paaudzes ātrgaitas lidojošu kameru atpazīšanas sistēmām, US ON sensoriem, 28 mm rūpniecisko objektīvu, lidojošiem kadriem un augstas precizitātes atpazīšanai.
6. Sistēmai ir pievienota automātiskās sprauslu maiņas funkcija. 39 sprauslu pozīcijas palielina integrētās izvietošanas ātrumu un elastību.
7. IC kamera uzlabo IC fotoattēlu izmēru un realizē automātisku kalibrēšanu ar automātisku sprauslu maiņu.
8. Palieliniet otrreizējās pārstrādes materiālu ērtības, pievienojot izmešanas kasti.
NeoDen N10P SMT mašīnas parametrs
| Pamata specifikācijas | Modelis: NeoDen N10P |
| Galvu skaits:8 | |
| Piedziņas sistēma: Panasonic A6 750W servomotors | |
| Piedziņas metode: WON lineārā vadotne/THK slīpēšana-Grade Ball Screw C5-2040 | |
| Kustības atgriezeniskā saite: SPM/IBG magnētiskais lineārais kodētājs | |
| Veiktspējas parametri | Maks. Izvietošanas ātrums:20 000 CPH |
| Pozicionēšanas precizitāte:±0,01 mm | |
| Vadības sistēma: pilnībā slēgta{0}}cilpas vadības sistēma | |
| Redzes sistēma: divu atzīmju kamera + priekšējā lidojošā kamera + IC kamera | |
| Komponentu diapazons | Min. Komponenta izmērs:0201 |
| Maks. Komponenta izmērs:40 * 40 mm | |
| Maks. Komponenta augstums:16 mm | |
| Lidojošās kameras komponentu diapazons:0201 - 22 × 22 mm | |
| IC kamera maks. Atpazīšanas lielums:50 mm × 50 mm | |
| Barošanas sistēma | Lentes padevēja ietilpība:80 (visi 8 mm) |
| IC paliktņu skaits:10 | |
| Automātiskais sprauslu mainītājs:39 Sprauslu pozīcijas | |
| PCB Piemērojamais izmērs | Maksimālais PCB izmērs (bez IC paplātes):450 mm × 1500 mm |
| Maksimālais PCB izmērs (ar IC paliktni):395 mm × 1500 mm | |
| PCB biezums:0.2 - 3.5 mm | |
| Aparatūra un barošanas avots | Mašīnas izmēri:1289 × 1254 × 1386 mm |
| Neto svars:1000 kg | |
| Nominālā jauda:600W | |
| Jaudas prasības: vienfāze, 220 V/110 V, 50 Hz/60 Hz | |
| Gaisa padeves spiediens:0,6 MPa - 0.8 MPa | |
| Gaisa padeves plūsmas ātrums:37 l/min |
NeoDen n10P video
Mūsu pakalpojums
1. Profesionālāks serviss PNP mašīnu jomā.
2. Labākas ražošanas iespējas.
3. Izvēlēties dažādus maksājuma termiņus: T / T, Western Union, L / C, Paypal.
4. Augsta kvalitāte / drošs materiāls / konkurētspējīga cena.
5. pieejams neliels pasūtījums.
6. Ātra atbilde.
7. Drošāks un ātrāks transports.
Formulējiet pasākumus lielu problēmu mazināšanai/izvairīšanai
Visvienkāršākā problēma darba laikā ir nepareizu komponentu izvietošana un nepareizs izvietojums. Piegāde zemāk par pasākumiem ref.
① Ir jāpārbauda, vai komponentu pakete ir saskaņota ar saistīto padevēju.
② Kas attiecas uz lentes ruļļa padevēju, tad, kad viena ruļļa beidzās, operatoram ir jāpārbauda, vai tikko nomainītais lentes spole ir pareizs vai nē.
③ Pēc programmēšanas operatoram ir vēlreiz jāpārbauda, vai komponenta numurs, izvietojuma pozīcija un leņķis ir pareizs katrā izvietošanas posmā.
④ Operatoram ir jāpārbauda katra faila pirmā pabeigtā PCB. Ja rodas problēma, lūdzu, atrodiet risinājumus, piemēram, pārskatiet programmu, lai to atrisinātu.
⑤ Lai pārbaudītu, vai novietojuma pozīcija ir nepareizi izlīdzināta vai nav, detaļu zuduma problēma regulārā darbā. Savlaicīgi atrodiet iemeslu un atrisiniet to.
⑥ Iestatiet pirms-metināšanas noteikšanas staciju (manuālu vai AOI).
Kopumā P&P mašīnas darbības ātrumam un izvietojuma precizitātei joprojām ir ierobežojumi. Cilvēku darbs ir svarīgs, lai mašīna darbotos pareizi. Tāpēc ir nepieciešams ievērot efektīvus pasākumus, lai mašīna darbotos normālā režīmā, tās izvietojuma kvalitāte un efektivitāte.
Neoden rūpnīca
Īsi fakti par NeoDen
- Dibināts 2010. gadā, 200+ darbinieki, 27,000+ kv.m. rūpnīca.
- NeoDen produkti: Smart sērijas PNP mašīna, NeoDen N10P, NeoDen9, NeoDen K1830, NeoDen4, NeoDen3V, NeoDen7, NeoDen6, TM220A, TM240A, TM245P, reflow krāsns IN6, IN12, Solder paste3 printer0, IN12, Solder paste3 printer0,0.
- Veiksmīgi 10000+ klienti visā pasaulē.
- 40+ Globālie aģenti Āzijā, Eiropā, Amerikā, Okeānijā un Āfrikā.
- Pētniecības un attīstības centrs: 3 pētniecības un attīstības nodaļas ar 25+ profesionāliem pētniecības un attīstības inženieriem.
- Iekļauts CE sarakstā un ieguvis 50+ patentu.
- 30+ kvalitātes kontroles un tehniskā atbalsta inženieri, 15+ augstākā līmeņa starptautiskā tirdzniecība, savlaicīga klientu atbilde 8 stundu laikā, profesionālu risinājumu nodrošināšana 24 stundu laikā.
FAQ
Q1. Vai es varu apmeklēt jūsu rūpnīcu?
A. Mēs ļoti atzinīgi vērtējam jūsu ierašanos.
Pirms paceļaties no savas valsts, lūdzu, informējiet mūs.
Mēs jums parādīsim ceļu un, ja iespējams, sarunāsim laiku, lai jūs varētu uzņemt.
Q2. Vai es varu pieprasīt mainīt iepakojuma un transportēšanas veidu?
A. Jā, mēs varam mainīt iepakojuma un transportēšanas formu atbilstoši jūsu pieprasījumam, taču jums ir jāsedz viņu pašu izmaksas, kas radušās šajā periodā, un izkliedes.
Q3. Kādas ir jūsu priekšrocības salīdzinājumā ar konkurentiem?
A. (1). Kvalificēts ražotājs
(2). Uzticama kvalitātes kontrole
(3). Konkurētspējīga cena
(4). Augstas efektivitātes darbs (24 * 7 stundas)
(5). Vienas-pieturas pakalpojums
