Pārskats

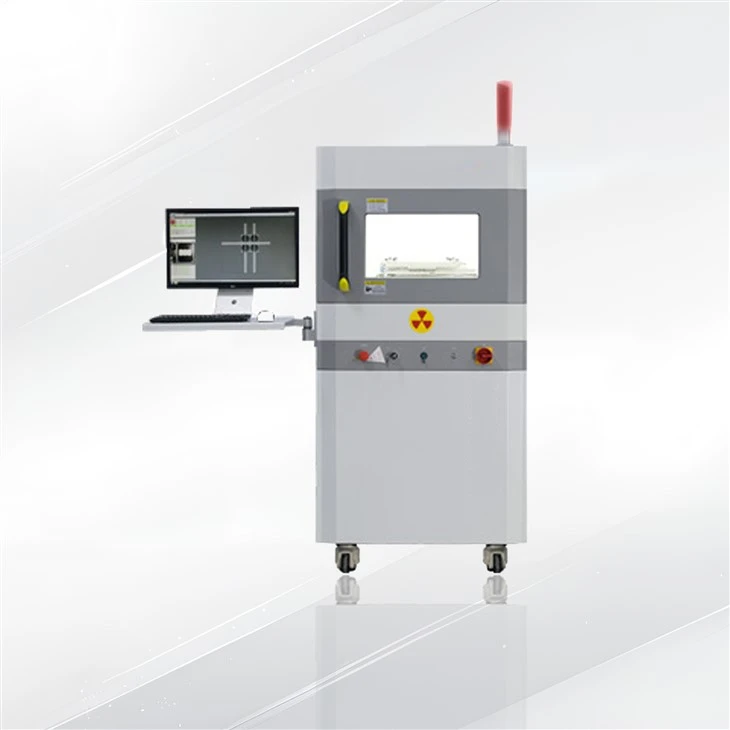

Zīmols un modelis: NeoDen ND56X
Pielietojuma jomas: īpaši izstrādātas pētniecības un izstrādes iestādēm, laboratorijām, kvalitātes pārbaudes telpām un laukiem, kuros nepieciešama maza izmēra-komponentu rentgena pārbaude.
Galvenās priekšrocības: NeoDen 56X nodrošina nepārspējamu skaidrību un visaptverošu defektu analīzi SMT, BGA un precizitātes komponentiem, izmantojot mikrofokusa attēlveidošanas tehnoloģiju un elastīgas vairāku-leņķu slīpuma un rotācijas pārbaudes iespējas, vienlaikus piedāvājot nozarē- vadošo drošības dizainu.
Izcelt un detaļas
Augstas-attēlveidošanas un mikrofokusa tehnoloģija
- Augstas{0}}izšķirtspējas dizains:Nodrošina skaidrākos, augstākās kvalitātes{0}}pārbaudes attēlus minimālā laikā.
- Mikrofokusa rentgena lampa:Ietver noslēgtu mikrofokusa rentgenstaru lampu ar 15 μm lielu fokusa punktu.
- Augsta kadru ātruma detektors:Ietver TFT rūpniecisko dinamisko plakano paneļu detektoru (FPD) ar 5,8 Lp/mm izšķirtspēju un kadru ātrumu līdz 40 kadriem sekundē (1x1 režīms).
- 16 bitu A/D konvertēšana:Nodrošina augstu dinamisko diapazonu, nodrošinot bagātīgas un precīzas attēla detaļas.
Inteliģentas un automatizētas pārbaudes iespējas
- CNC automātiskās pārbaudes režīms:Atbalsta ātru automātisku vairāku{0}}punktu masīvu pārbaudi. Lietotāji var iestatīt vairāku-punktu koordinātas, pamatojoties uz produkta funkcijām automātiskai noteikšanai.

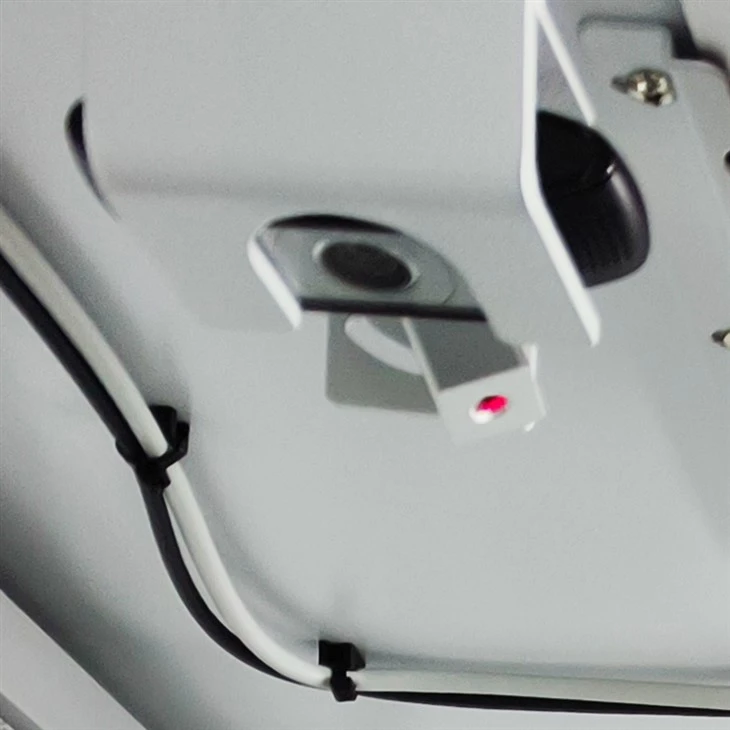

- Infrasarkanā automātiskā navigācijas pozicionēšana:Ļauj ātri izvēlēties attēlveidošanas pozīcijas, lai uzlabotu efektivitāti.
- Automātiska defektu noteikšana:Spēj automātiski noteikt tādus defektus kā izmērs, laukums, pārrauts vads un tilts.
- BGA uzlabotā pārbaude:Atbalsta automātisku tukšuma ātruma aprēķinu, ar manuālu vai automātisku BGA lodīšu identificēšanu un pārbaudi.
- Pārskati un partijas pārbaude:Automātiski saglabā attēlus un ģenerē atskaites, atbalstot partijas pārbaudi.
- Pielāgojami attēlu algoritmi:Programmatūras algoritmus var pielāgot, pamatojoties uz produkta īpašībām un prasībām, lai panāktu pilnībā automatizētu defektu noteikšanu (piem., Y/N plaisas, neatbilstība, izmēri).
Vairāku-leņķu elastīga pārbaude
- Noliekta vairāku{0}}leņķu pārbaude:Parauga platforma atbalsta ±30 grādu slīpuma leņķus, atvieglojot defektu pazīmju novērošanu, kas nav identificējamas no priekšpuses{1}}uzņēmumiem, lai veiktu vairāku leņķu analīzi un defektu atpazīšanu.
- 360 grādu rotācijas attēlveidošana:Aprīkots ar rotējošu manipulatoru 360 grādu rotācijas attēlveidošanai, kas ļauj noteikt defektus bez aklo zonu.
Programmatūras un drošības priekšrocības
- Lietotājam-draudzīga darbība:Vienkārša programmatūras darbība ar zemām ekspluatācijas izmaksām.
- Daudzfunkcionālie mērīšanas rīki:Ietver iebūvētus{0}}attāluma, leņķa, rādiusa, centra attāluma, apkārtmēra utt. mērīšanas rīkus ar teksta anotācijas iespēju.
Radiācijas drošības garantija
- Īpaši zemas noplūdes{0}}konstrukcija:Produkta starojuma noplūde atbilst 0,5 μSv/h standartiem.
- Drošības sertifikāti:Ietver OMRON drošības kontroles komponentus un trīskāršus drošības aizsardzības sensorus, kas atbilst CE un pusvadītāju nozares SEMI S2/S8 standartiem.
NeoDen ND56X parametri
| X-staru lampas avots | Tips: noslēgta mikro{0}}fokusa rentgenstaru caurule |
| Sprieguma diapazons:40 KV - 90 KV | |
| Pašreizējais diapazons:10 μm - 200 μm | |
| Maksimālā izejas jauda:8 W | |
| Mikrofokusa vietas izmērs:15 μm | |
| Plakanā paneļa detektors | Tips: TFT Industrial Dynamic FPD |
| Pikseļu matrica:768 * 768 ~ 1536 * 1536 | |
| Skata lauks:65 * 65 mm ~ 130 * 130 mm | |
| Izšķirtspēja:5,8 Lp/mm | |
| Kadru nomaiņas ātrums:20 ~ 40 kadri/s | |
| A/D konvertēšanas bits:16 biti | |
| Vispārīgās specifikācijas | Modelis: NeoDen ND56X |
| Izmēri:850 * 1000 * 1700 mm | |
| Maksimālais parauga lielums:280 * 320 mm | |
| Ieejas jauda: 220V 10A/110V 15A 50-60Hz | |
| Neto svars:Aptuveni . 750KG |
Komerciālā informācija
MOQ: 1 gab
Piegādes laiks: 3-7 dienas
